Як правильно підключити телевізор до антени DVB-T2 та налаштувати канали

У 2025–2026 роках перехід на якісне цифрове та супутникове мовлення в Україні став критично важливим для отримання стабільного сигналу високої чіткості. Оскільки аналогове телебачення остаточно відійшло в минуле, сучасні глядачі орієнтуються на стандарти, що забезпечують реалістичне зображення без перешкод і шумів навіть у віддалених регіонах.

Використання сучасних стандартів прийому DVB-T2 для ефірного та S2 для супутникового ТБ дозволяє розкрити потенціал екранів 4K та Full HD. Завдяки вбудованим тюнерам Smart-TV або зовнішнім ресиверам, процес підключення став максимально спрощеним, забезпечуючи доступ до широкого переліку каналів із багатоканальним звуком та електронним програмним гідідом без зайвих витрат на додаткове обладнання.

Вибір коаксіального кабелю та комплектуючих

Якість трансляції напряму залежить від характеристик коаксіального кабелю, який транспортує сигнал від антени до приймача. Для сучасного телебачення стандартом є провід з хвильовим опором 75 Ом. Використання застарілих або низькоякісних кабелів призводить до значного згасання дециметрових хвиль, що критично для цифрового сигналу, де навіть невеликі втрати спричиняють повне зникнення картинки або її перетворення на «квадрати».

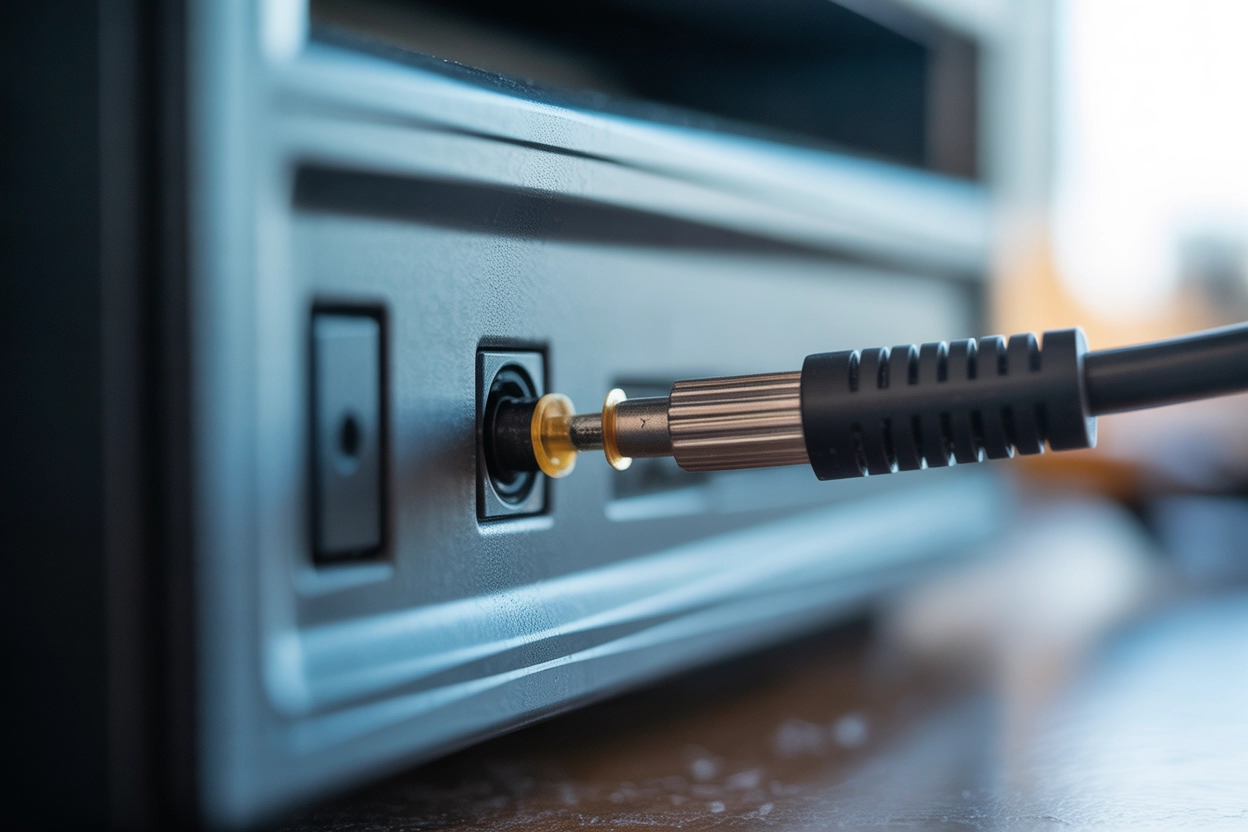

Для передачі контенту у форматі 4K та 1080p варто обирати кабель маркування RG-6 із щільним екрануванням, що захищає від електромагнітних наводок. Особливу увагу слід приділити механічному з’єднанню: центральна жила має бути зачищена на 8–10 мм, а обплетення акуратно загнуте назад, щоб уникнути короткого замикання при накручуванні роз’єму.

Типи роз’ємів та аксесуарів:

• F-конектори. Універсальні різьбові роз’єми, що забезпечують найнадійніший контакт і механічну міцність з’єднання.
• Кутові перехідники. Використовуються для підключення кабелю до телевізорів, що закріплені впритул до стіни на кронштейнах.
• Штекерні адаптери. Необхідні для переходу з F-роз’єму на стандартне гніздо ANT IN в ефірних антенах.

Правильна підготовка центральної жили — вона повинна виступати з F-конектора не більше ніж на 2–3 мм.

Фізичне встановлення та спрямування ефірної антени DVB-T2

Ефективність роботи ефірної антени DVB-T2 залежить від її висоти та точного спрямування на найближчу телевежу. Для стабільного прийому в містах із щільною забудовою або в низинах рекомендується використовувати зовнішні антени з коефіцієнтом підсилення від 10 дБ. Важливо враховувати, що цифрові сигнали поширюються прямолінійно, тому будь-які фізичні перешкоди між антеною та передавачем можуть критично послабити потужність потоку даних.

Пряма видимість до телевежі — це відсутність на шляху сигналу висотних будівель, пагорбів або густих лісових масивів, що забезпечує максимальну якість прийому без потреби в надпотужних підсилювачах.

При монтажі слід також зважати на можливі перешкоди від LTE-вишок мобільного зв’язку, які працюють у сусідніх частотних діапазонах. Сучасні антени часто оснащуються вбудованими 4G/5G фільтрами, що відсікають зайві шуми. Обов’язковим етапом є надійна фіксація конструкції, щоб уникнути розгойдування під час вітру, яке спричиняє переривання цифрового потоку.

Послідовність монтажних робіт:

1. Кріплення кронштейна. Надійна фіксація металевої опори на стіні або даху за допомогою анкерних болтів.
2. Збирання антени. Монтаж вібраторів та рефлекторів згідно з інструкцією виробника.
3. Підключення кабелю. Приєднання коаксіальної лінії до плати узгодження або підсилювача всередині корпусу антени.
4. Герметизація з’єднань. Використання термоусадкових трубок або силікону для захисту контактів від окислення та вологи.
5. Заземлення. Підключення корпусу антени до контуру заземлення будівлі для захисту від блискавки та статики.

Після завершення монтажу необхідно провести грубе спрямування антени в бік ретранслятора, орієнтуючись на антени сусідів або дані сервісів картографії вишок.

Монтаж та конфігурація супутникової системи

Супутникове телебачення залишається незамінним для регіонів зі складним рельєфом, де ефірний сигнал Т2 недоступний. Процес починається зі збирання дзеркала антени, яке має бути ідеально круглим та без деформацій. Основна складність полягає в юстуванні — надточному спрямуванні тарілки на геостаціонарні супутники, що вимагає терпіння та розуміння координат азимута та кута підйому для вашої місцевості.

Необхідне обладнання:

• Дзеркало антени. Металева тарілка діаметром від 0.6 до 0.9 метра для прийому відбитого сигналу.
• Конвертори (голівки). Пристрої, що перетворюють високочастотний сигнал супутника в проміжну частоту для кабелю.
• Дисек (DiSEqC). Перемикач, що дозволяє об’єднати сигнали з декількох конверторів в один кабель до телевізора.
• Мультифід. Кріплення для додаткових конверторів на одну тарілку.

Підключення декількох «голівок» до дисека вимагає чіткого дотримання портів, оскільки ці номери потрібно буде вказати в меню налаштувань телевізора. Найпопулярніша комбінація в Україні включає супутники на позиціях 4.8°E, 13°E та 39°E, що забезпечує доступ до сотень безкоштовних та платних каналів у цифровій якості.

Для пошуку сигналу можна використовувати спеціальні прилади (Satfinder) або мобільні додатки з доповненою реальністю, які показують точне положення супутника на небі через камеру смартфона. Важливо пам’ятати, що навіть густе листя дерев безпосередньо перед тарілкою може повністю заблокувати прийом, тому місце встановлення має бути максимально відкритим у південному напрямку.

Комутація обладнання через роз’єми ANT IN та SATELLITE

Сучасні телевізори мають роздільні входи для різних типів сигналу, розташовані на задній або бічній панелі. Роз’єм для ефірної антени (ANT IN або AIR/CABLE) зазвичай є гладким штекерним гніздом, тоді як вхід для супутника (SATELLITE або SUB.) завжди має зовнішню різьбу для надійного накручування F-конектора. Плутанина між цими портами — найчастіша причина відсутності сигналу при першому налаштуванні, тому перед підключенням обов’язково перевірте маркування на корпусі пристрою.

Маркування портів на панелі ТБ:

• ANT IN / RF. Вхід для звичайної домашньої або зовнішньої антени DVB-T2.
• LNB IN / SATELLITE. Вхід для кабелю від супутникової тарілки (подає живлення на конвертор).
• HDMI. Використовується для підключення зовнішніх тюнерів, якщо телевізор не має вбудованого ресивера.

Якщо ви використовуєте стару модель телевізора без підтримки DVB-T2, антена підключається до зовнішнього тюнера, а вже він з’єднується з ТВ через кабель HDMI для збереження цифрової якості або через «тюльпани» (RCA) для зовсім застарілих кінескопних апаратів. При такому підключенні телевізор має працювати в режимі монітора (джерело сигналу HDMI), а перемикання каналів здійснюється пультом від тюнера.

Після фізичного під’єднання кабелю переконайтеся, що роз’єм щільно сидить у гнізді. Люфт у з’єднанні може призвести до короткочасних розривів зв’язку та «заїдання» звуку під час перегляду.

Програмне налаштування каналів у меню Smart-TV

Після завершення монтажу необхідно активувати програмний пошук у системі Smart-TV. Інтерфейси Tizen (Samsung), WebOS (LG) або Android TV (Sony, Philips, Xiaomi) дещо відрізняються, але логіка процесу ідентична: телевізору потрібно вказати джерело сигналу, щоб він просканував відповідний частотний діапазон.

Алгоритм налаштування ефірного Т2:

1. Вхід у меню. Натисніть кнопку «Settings» або «Home» на пульті та перейдіть у розділ «Канали» або «Трансляція».
2. Вибір джерела. Оберіть пункт «Антена» або «Ефірне ТБ» (не плутати з «Кабель»).
3. Тип сигналу. Встановіть режим «Цифрове» або «DVB-T2».
4. Автоматичний пошук. Запустіть процес сканування та дочекайтеся завершення (зазвичай 2–5 хвилин).

Вибір режиму «Тільки цифрові» у налаштуваннях пошуку дозволяє значно зекономити час, ігноруючи порожні аналогові частоти, на яких у 2026 році присутні лише шуми та завади.

У режимі «Супутник» налаштування складніше: потрібно вибрати відповідний супутник (наприклад, Astra 4.8E), встановити тип LNB (зазвичай «Універсальний») та вказати порт DiSEqC. Сучасні телевізори підтримують функцію LCN (Logical Channel Numbering), яка автоматично розставляє канали у логічному порядку, визначеному мовником, що позбавляє користувача необхідності сортувати їх вручну.

Якщо після пошуку знайдено не всі канали, варто перевірити функцію автоматичного оновлення списку. В ОС Android TV це часто робиться у фоновому режимі, тоді як у пропрієтарних системах може знадобитися повторне сканування при зміні параметрів транспондерів на супутнику.

Діагностика відсутності сигналу та якості зображення

Проблеми з прийомом найчастіше виникають через фізичні дефекти лінії або некоректне живлення активних компонентів. Якщо на екрані з’явився напис «Немає сигналу», першим кроком є перевірка цілісності коаксіального кабелю по всій довжині — заломи, перетискання дверима або потрапляння води в роз’єми є головними ворогами цифрового ТБ. Також важливо переконатися, що блок живлення підсилювача антени (якщо він є) увімкнений у розетку та видає необхідну напругу.

Для точного діагностування скористайтеся сервісним меню телевізора, де відображаються шкали «Потужність» та «Якість». Потужність вказує на наявність електричного сигналу в кабелі, а якість — на цілісність пакетів даних. Для стабільного перегляду показник якості має бути не менше 70–80%. Якщо потужність висока, а якість низька — це ознака перешкод або неправильного спрямування антени.

Виникнення шумів або періодичне «завмирання» кадру може бути наслідком поганого екранування кабелю біля джерел сильних електромагнітних полів (мікрохвильовки, Wi-Fi роутери). Використання якісного мідного кабелю з подвійним екраном зазвичай повністю вирішує цю проблему. Також не забувайте про візуальний огляд антени: птахи, що сідають на вібратори, або накопичення мокрого снігу на супутниковій тарілці можуть тимчасово блокувати прийом.

Індикатори в системному меню:

• Рівень сигналу (Signal Strength). Показує загальний рівень напруги від антени.
• Якість сигналу (Signal Quality). Найважливіший параметр для цифри, що відображає відсутність помилок у потоці.
• BER (Bit Error Rate). Показник помилок; у нормі має прагнути до нуля.

Чому правильна комбінація обладнання визначає якість перегляду?

Кінцевий результат перегляду телебачення у 2025–2026 роках залежить не від випадковості, а від системного підходу до вибору компонентів. Навіть найдорожчий Smart-TV не зможе видати чітку картинку, якщо сигнал втрачається у дешевому кабелі або антена спрямована на відбиту хвилю від сусіднього будинку. Надійність прийому базується на трьох стовпах: використанні сертифікованого мідного кабелю RG-6, ювелірному позиціюванні антени відносно джерела сигналу та коректній конфігурації програмної оболонки телевізора з урахуванням сучасних цифрових стандартів.
